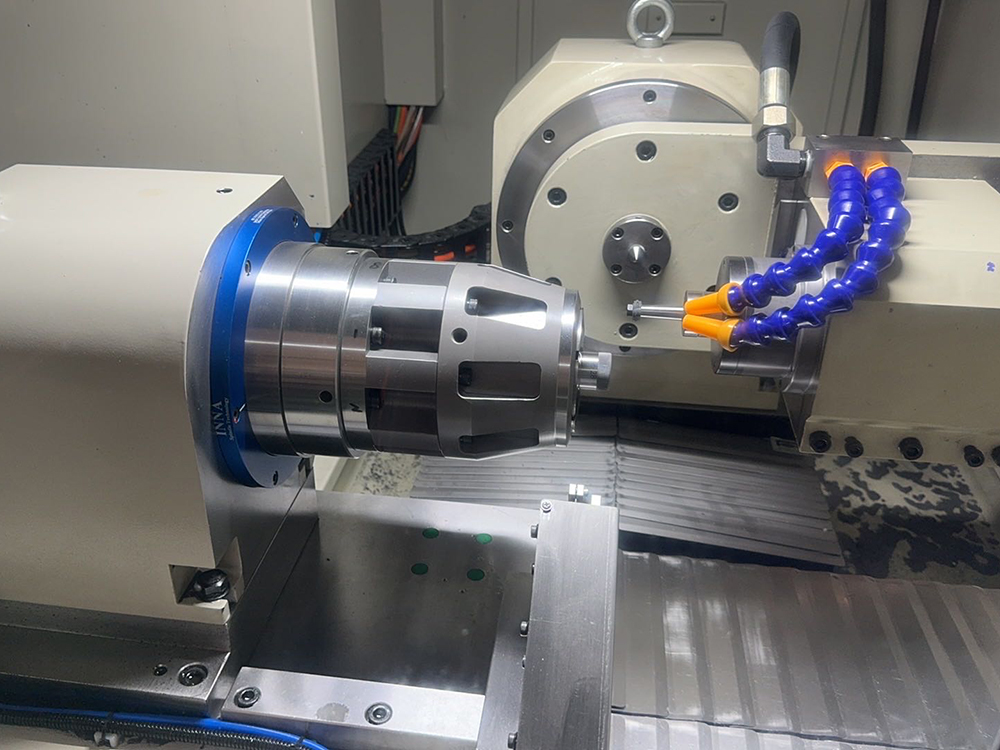

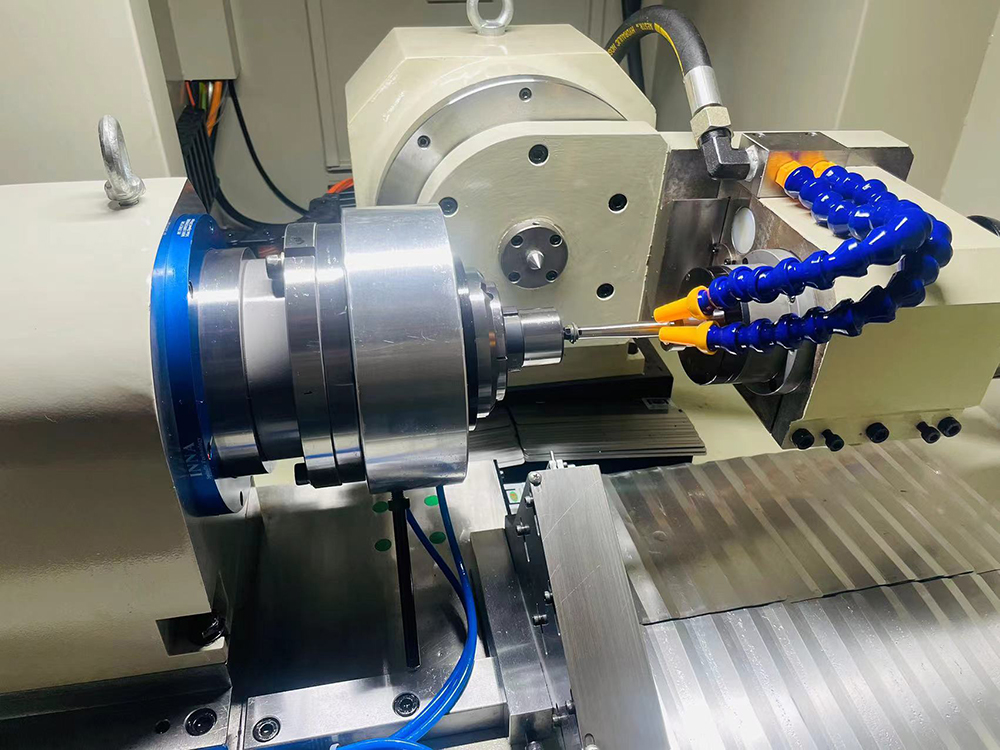

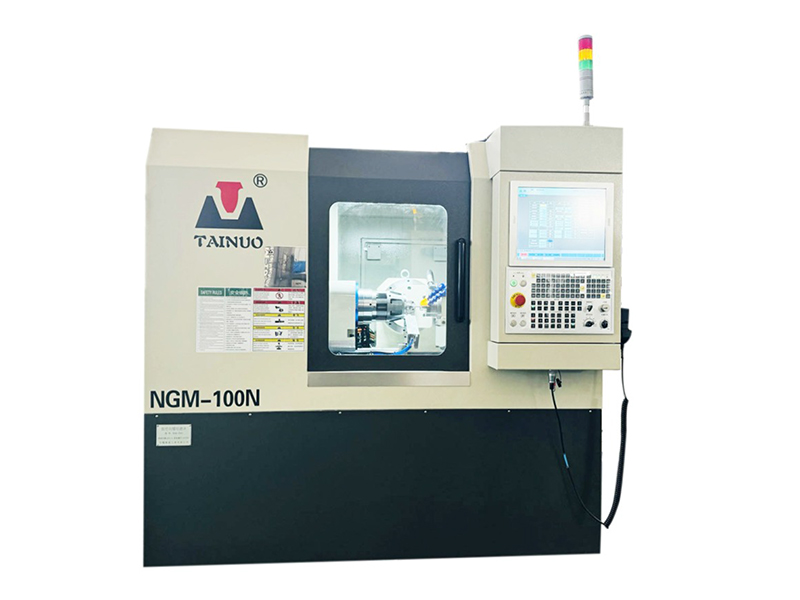

数控内螺纹磨床
■ 机床简介
●采用高端的数控系统支持精密和复杂的数学运算
●采用独特的床身结构，四轴三联动
●Z&X轴使用直线电机的直驱技术全闭环控制
●工件轴采用直驱力矩电机高速转台全闭环控制
●可支持正反磨削保证高效加工
●即可成型式修整也可按形线轨迹双轴插补式修整
●可支持反向器孔导入导出坡度磨削
■ 适用范围
高精度丝母螺帽、滚珠丝杆螺母、螺纹环规、动力转向部件等
■ 技术规格
| NGM-100 | NGM-200 | NGM-300 | |
| 工件外径 | Ф10～160mm | Ф60～280mm | Ф150～400mm |
| 加工内径 | Ф6～100mm | Ф50～200mm | Ф100～300mm |
| 有效加工长度 | 100mm | 200mm | 300mm |
| 顶尖中心高 | 265mm | 265mm | 300mm |
| 磨削螺旋升角 | ±20/25° | ±15° | ±20° |
| 磨削头数 | 任意/Any | 任意/Any | 任意/Any |
| 磨削螺距（Min.） | 0.25mm | 0.25mm | 0.25mm |
| 工作台横向行程 | Z=400mm | Z=400mm | Z=600mm |
| 砂轮架纵向行程 | X=310mm | X=330mm | X=400mm |
| 砂轮电主轴 | 40000~90000rpm | 16/22KW 15000rpm | 16/22KW 15000rpm |
| 砂轮外径规格 | Ф5～100mm | Ф40~150mm | Ф75~250mm |
| 数控系统 | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC |
| 机床电源 | 3AC 380V 25KVA | 3AC 380V 35KVA | 3AC 380V 35KVA |
| 机床主机尺寸 | 1800×2050×1700mm | 1800×2050×1700mm | 2300×2180×1950mm |
| 机床主机重量 | 3,500kg | 3,500kg | 6,000kg |
